有文献记载的“变色龙钻石”最先在1943年由东南亚的小矿区发现， Mr PeterKaplan 发现一颗被放于灼热的打磨转盘上的深绿色钻石逐渐变成淡黄绿色 ，而在被卖出并置于首饰盒内一段时间后，钻石又恢复成深绿色，自此便发现有一少部分的钻石有此特性。
其后由奇格公司（C.A.Kiger） 以“变色龙钻石”加以命名。
变色龙钻石--变色原理
“变色龙钻石”的出现，打破了钻石的颜色和它品质一样，是永久不变的断言。从那时起，很多的钻石专家开始注意钻石能够变色这种奇妙现象。专家研究发现，是热和光导致钻石变色。
1、热致变色
热致变色是指变色龙钻石的温度在从150℃提高到250℃的过程中，颜色会加深或改变，然后随着钻石温度的冷却，钻石的颜色会恢复到加热之前的本来颜色。
上：室温下的“变色龙钻石”，下：加热到150℃后的“变色龙钻石”
2、光致变色
光致变色是指变色龙钻石在避光保存一段时间以后，钻石的颜色会变深/浅，当钻石再次放到有光的地方后，颜色会慢慢恢复。
变色龙钻石--种类
1、经典类型
若以约150℃-250℃的温度加热，或长期储存于黑暗环境后再暴露于光下便可触发其变色机制，使得变色龙钻石颜色由灰绿色（或灰褐绿、褐黄绿）变为黄色或橙黄色；且其变色效应可逆，当它重新回到正常光照条件下或是冷却至室温条件下，颜色又回到原来的灰绿色。因此经典的变色龙钻石同时具有热致变色及光致变色的特性。
分析变色龙钻石的光谱特征可以得出，经典的变色龙钻石一般都具有弱的Ib型钻石的特征，即钻石中含有孤氮缺陷；含有与氢有关的缺陷；含有与镍有关的缺陷。主要为A集合体，属于IaA型钻石，但具有部分Ib型钻石特征。
2、反向类型
反向类型的“变色龙钻石”的颜色仅在加热的条件下由浅黄色或褐黄色变为浅绿黄色。由于其变色效应无法在实验室实现，亦无法通过优化处理方法来实现，所以变色龙钻石是唯一可以肯定其天然颜色成因的绿色钻石。
反型“变色龙钻石”左：稳定颜色，右：不稳定颜色反型变色龙钻石具有高浓度的氮和氢，主要为B集合体，属于IaB型钻石。
变色龙钻石--鉴别
变色龙钻石可以依据加热后颜色是否发生改变来判断。
但并不是所有的灰绿或褐绿色钻石都具有变色龙效应。专家指出氢（H）含量很多或不含氢（H）的黄到灰褐绿色钻石，塑性变形致色的灰绿或褐绿色钻石都不具有变色龙效应；无磷光的黄到褐绿色，含H钻石，虽其光谱特征与变色龙钻石相似，但不具变色龙效应。
由于辐照绿色钻石在加热后，颜色会发生永久性不可逆的改变。
如果想知道一颗绿色钻石究竟是真的变色龙钻石还是辐照钻石，最好还是选择技术设备完善的实验室进行鉴定。在一些证书中，钻石的变色效应会作为一个重要的特征，进行单独说明。

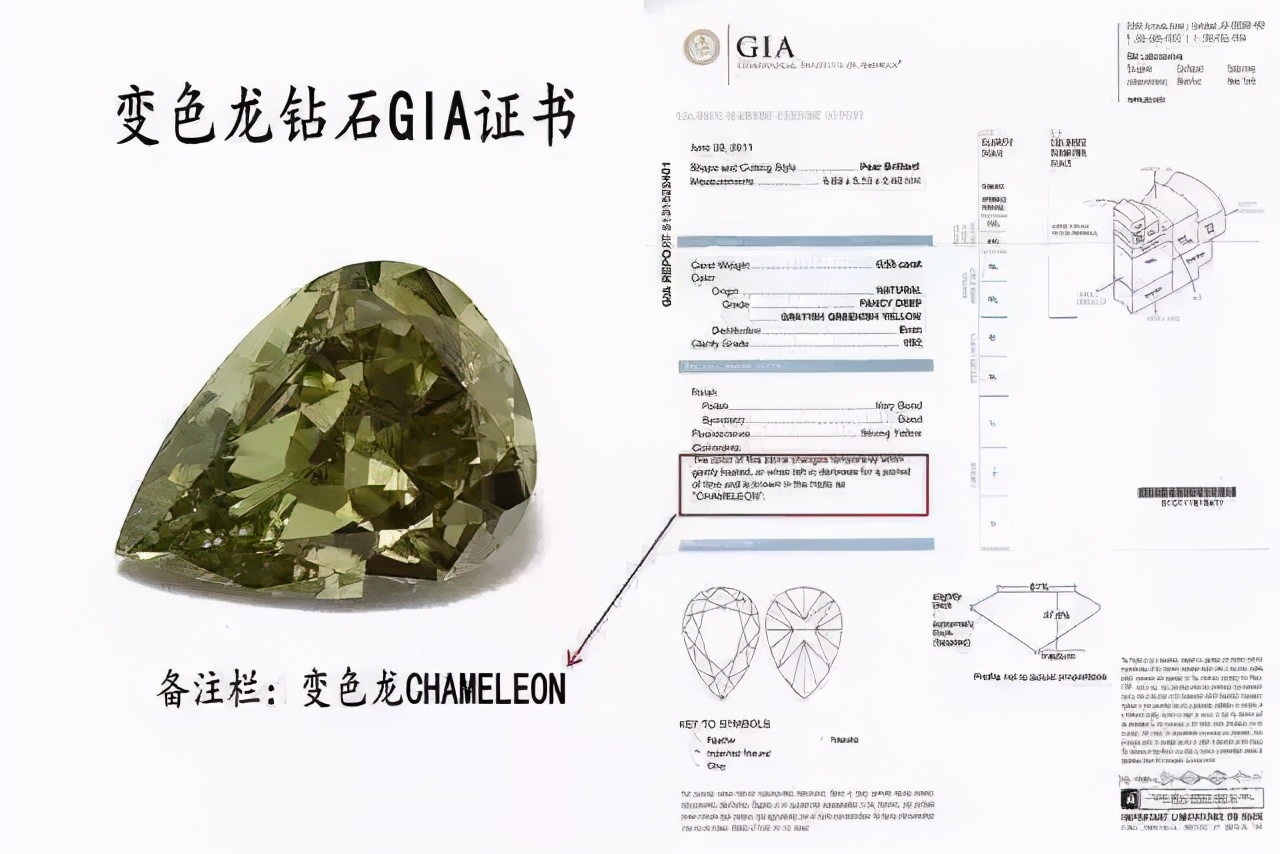

变色龙钻石GIA鉴定证书
借助先进的光谱学技术，以及变色龙钻石的荧光、磷光特征可以区别于其他类型的天然绿色钻石或辐照处理绿色钻石。
变色龙钻石荧光/磷光
钻石在受到紫外光照射时，能发出强度不同的蓝色可见光，这就是荧光。如果撤去紫外光源，钻石仍能发出可见光，这就是磷光。
变色龙钻石--新发现
2016年，加拿大出现了本土的最大宝石级钻石原石——这颗187.63克拉的钻石在2015年春天于加拿大北部的Diavik矿区挖掘，凭借在紫外光下不同寻常的荧光和磷光，被命名为“狐火(Foxfire)”。
它在长波紫外光（313nm和365nm）的照射下呈现艳丽的强蓝色荧光，之后置于暗室中又呈现出长时间的温暖的橘黄色磷光。
不要认为它的变色结束了，还有更神奇的:在室内照明下，“Foxfire”钻石呈现浅黄色，但经过长波紫外线照射后，重新返回室内照明时却呈现出浅棕色。而幸运的是，这种变化在室外灯光中存续了几分钟。
