关于半导体芯片
在半导体行业中，三星和台积电的地位很重要，因为他们可以代工生产高端芯片 。而最近三星投资1000亿美元来提高先进制程芯片和发展先进技术，台积电也没闲着，也加大了投资来应对全球“缺芯”的危机 。就连英特尔也对外正式宣布，要投资200亿美元建晶圆代工厂，要知道 ，英特尔至今都没有攻克7nm芯片的量产技术。
当全球各高科技企业都在加紧布局芯片市场的时候，蓝色巨人IBM突然宣布，全球首颗2nmEUV芯片问世。虽然IBM还不能达到2nm芯片的量产，但这也足够说明IBM在芯片制造技术领先了全球。
大家也知道，目前全球最先进的芯片制程工艺是5nm，三星和台积电都能做到量产，但和台积电相比，三星在良品率上稍稍逊色。
值得一提的是，在3nm芯片和2nm芯片方面，台积电也是占优的。据了解，台积电有望在今年年底试产3nm制程的芯片，并计划在2022年实现 量产。而在2nm芯片上，台积电也取得了突破，GAA工艺或让台积电在2024年实现2nm芯片的量产 。
台积电正式宣布
当IBM对外正式宣布掌握了2nm芯片制造技术的时候，外界很多人认为，摩尔定律已经失效。但近日，台积电就表示，摩尔定律不仅在3nm和2nm芯片 上有效，在1nm芯片同样也是可行的。
据悉 ，台积电与美国斯坦福大学共同研究 出了一种新型半导体材料——半金属铋。台积电表示，半金属铋不仅可以作为电极，还可以搭配二维材料，实现更加高效的 电流传输。也就是说，台积电可以使用半金属铋生产制造出1nm芯片，甚至更 小的芯片。
在台积电看来，7nm芯片、5nm芯片制程工艺的量产的技术 已经很成熟，接下来的3nm以下芯片的量产技术，才是未来需要布局的。也怪不得台积电会说，1nm也不是那么难制造的。

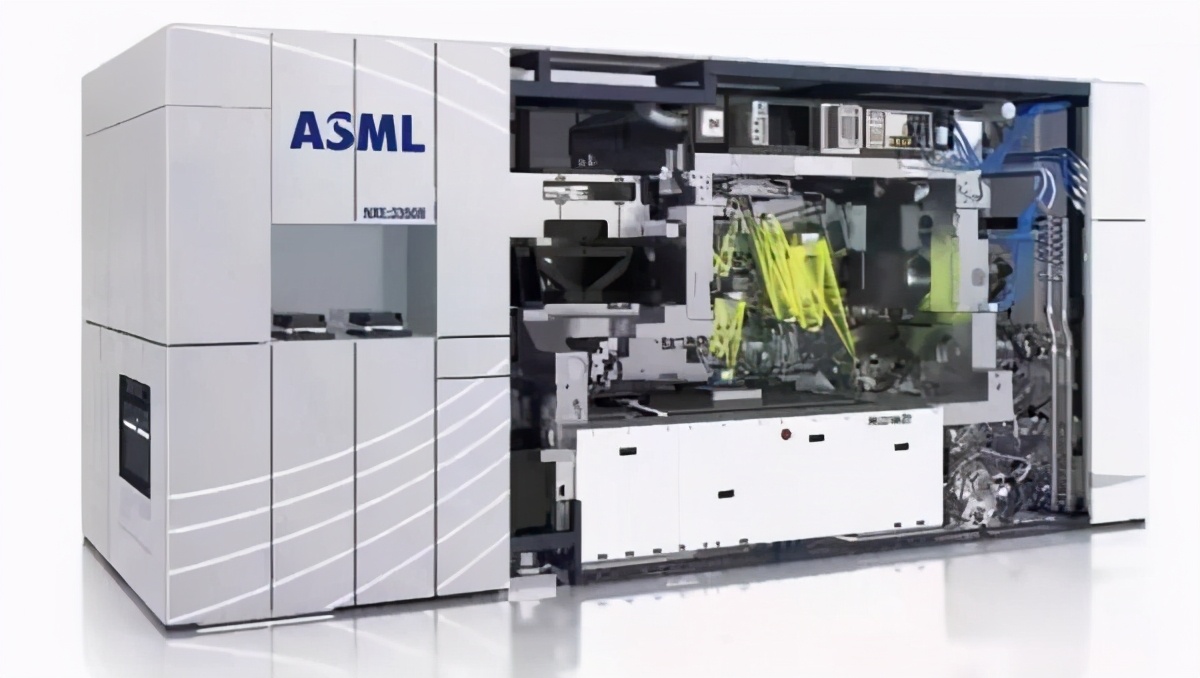

首先，台积电有大量ASML公司提供的EUV光刻机，而EUV光刻机对于7nm制程以下的芯片制造是至关重要的。据了解，荷兰ASML生产的EUV光刻机仅有100多台，而台积电就购买了其中80多台。这也说明了，台积电是全球 第一芯片代工厂。
其次，台积电拥有大量的半导体科技人才。每年都会有很多的科技人才在美国硅谷学习，并且还有专门的集成电路大学培养半导体人才。再加上，台积电每年都会投入大量的资金用于半导体制造，也有人说，半导体制造是个烧钱的行业，台积电之所以能够取得领先，跟舍得“烧钱”也有关。
